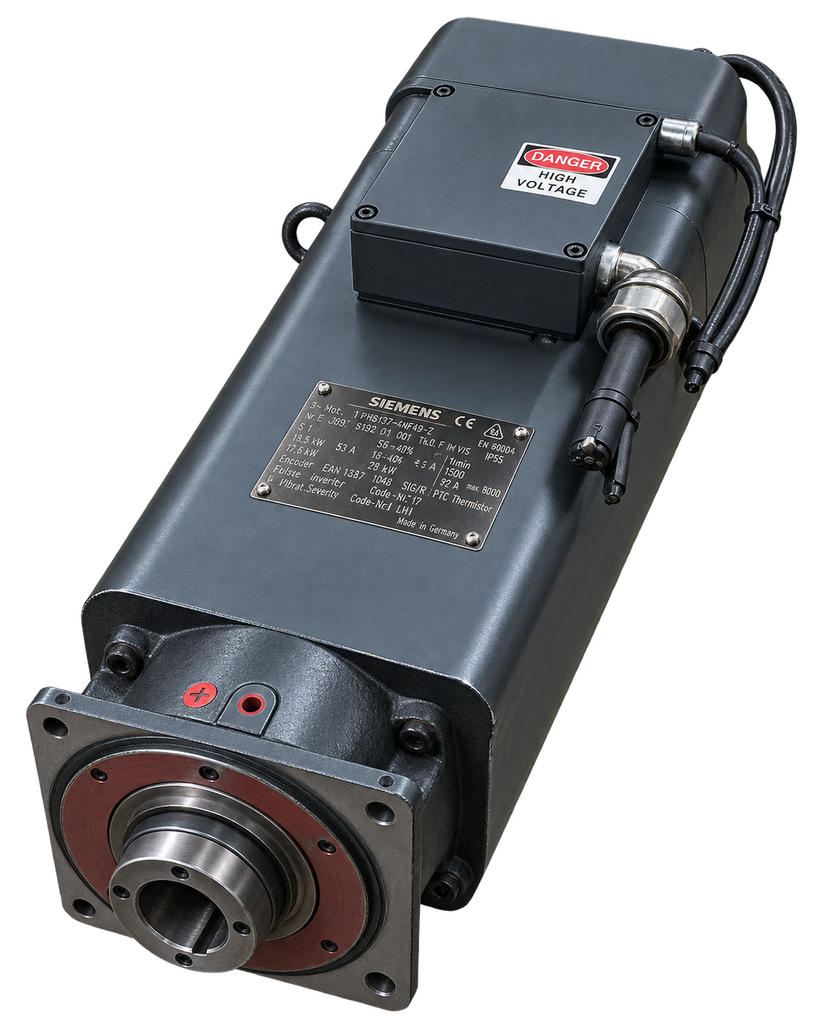

Siemens Servomotor 1 PH6137-4NF49-Z

Leistungsstarker SIEMENS AC-Hauptspindelmotor der Baureihe 1PH6 für CNC-Werkzeugmaschinen und SIMODRIVE-Spindelantriebssysteme.

Der Motor 1PH6137-4NF49-Z wurde für leistungsstarke Hauptspindelantriebe in Werkzeugmaschinen entwickelt. Die 1PH6-Baureihe wurde insbesondere für drehzahlgeregelte Werkzeugmaschinen-Spindeln und industrielle Hauptantriebe eingesetzt.

Der vorhandene Motor verfügt laut Typenschild über eine Leistung von 18,5 kW im S1-Dauerbetrieb und erreicht im S6-40-%-Betrieb eine Leistung von 28 kW.

Technische Daten

• Hersteller: SIEMENS
• Baureihe: 1PH6
• Produkttyp: AC-Hauptspindelmotor / Spindelmotor
• Bestellnummer: 1PH6137-4NF49-Z
• Motorart: 3~ Motor
• Betriebsart S1: Dauerbetrieb
• Leistung S1: 18,5 kW
• Nennstrom S1: 53 A
• Leistung S6 40 %: 28 kW
• Strom S6 40 %: 72 A
• Nenndrehzahl: 1.500 U/min
• Max. Drehzahl: 8.000 U/min
• Bauform: IM V15
• Schutzart: IP55
• Thermische Klasse: F
• Geber: Inkrementalgeber / Encoder
• Geberauflösung: 2.048 Impulse
• Temperaturüberwachung: PTC-Thermistor
• Betrieb: Pulswechselrichter / Pulse Inverter
• Nolte Engineering Art.-Nr.: NE-ELT-00011

Produktbeschreibung

Der SIEMENS 1PH6137-4NF49-Z ist ein leistungsstarker Hauptspindelmotor für CNC-Werkzeugmaschinen.

Im Gegensatz zu klassischen Vorschub-Servomotoren ist die 1PH6-Baureihe speziell für Spindelantriebe mit einem großen Drehzahlbereich ausgelegt.

Mit einer Dauerleistung von 18,5 kW und einer kurzzeitig verfügbaren Leistung von 28 kW eignet sich der Motor für anspruchsvolle Zerspanungsanwendungen.

Die maximale Drehzahl von 8.000 U/min ermöglicht einen breiten Arbeitsbereich von drehmomentstarker Bearbeitung bei niedrigen Drehzahlen bis hin zu schnelllaufender Fräsbearbeitung.

Einsatzbereich

Typische Anwendungen sind:

• CNC-Werkzeugmaschinen
• Hauptspindelantriebe
• Fräsmaschinen
• Bearbeitungszentren
• Drehmaschinen
• SIMODRIVE-Spindelantriebe
• Werkzeugmaschinen-Retrofit und Ersatzteilversorgung

Geber und Temperaturüberwachung

Der Motor verfügt laut Typenschild über einen integrierten Geber mit 2.048 Impulsen.

Zusätzlich ist eine PTC-Temperaturüberwachung vorhanden, um den Motor vor thermischer Überlastung zu schützen.
